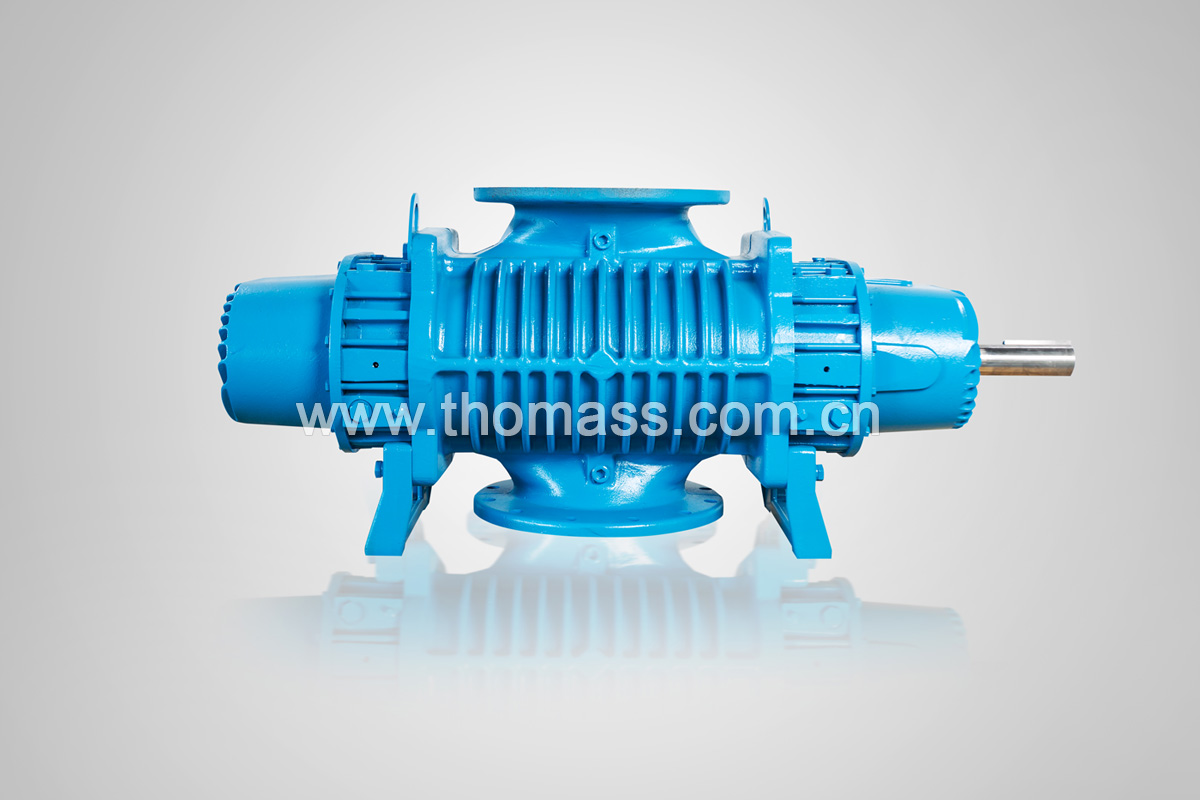

MB系列罗茨泵详情
产品说明
型号如下:MB90、MB120、MB180、MB250、MB340、MB400、MB550、MB750、MB950、MB1200、MB1300、MB1700、MB2100、MB2500、MB3400、MB4500、MB6000、MB10000、MB20000

罗茨真空泵作为目前获得中高真空的主要抽气设备,是一种容积式真空泵,也是一种无油的干式真空泵。 MB 罗茨真空泵是在 50Torr-0.1micron 真空范围具有较大抽速且成本较低的设备,它可以与各种真空泵结合成真空机组。所有产品出厂前都作动平衡,泄露测试和热负负荷测试,MB罗茨真空泵已在全球真空工艺市场得到广泛的运用,如化工、石化、塑料、半导体、木料复合物、食品处理、真空炉、化学和医药流程,真空熔炼和空间模拟及其它应用领域。

MB罗茨泵工作原理及结构:罗茨真空泵是利用一对8字型转子在密闭泵壳中保持一定的间隙,作等速反向旋转而产生吸气和排气作用,而达到抽取真空的作用。

二个转子被支承在泵壳的二侧面端盖的轴承中,依靠一对同步齿轮使二个转子在高速旋转时始终保持着一定的相互位置。

端盖内的四组内密封可防止两侧润滑油进入泵壳,出轴处密封可防止外界或内部气体泄露。

电机的动力通过联轴器传给主动轴,再通过同步齿轮传动从动轴。

根据罗茨泵的工作原理,由于在工作过程中,转子的吸排气过程中,既不需要润滑亦不需要密封介质,是无油真空泵。罗茨泵的转子在运转过程中,须由轴承来支撑,以及同步齿轮来带动另外一个转子, 在罗茨泵的两端设置润滑油箱来冷却润滑轴承和齿轮。威固乐MB系列罗茨泵拥有多种内密封(润滑油&工艺介质之间)及外密封(驱动轴与外界)-的密封组合方案,包括有:1、内外五个密封处全部采用机封,特别适合抽除可凝性气体、易燃、易爆、毒性气体;2、外密封采用机封,内密封采用甩油环密封,适用于一般气体;

威固乐新型MB罗茨真空泵是在0.1pa-120mbar真空范围具有较大抽速且成本较低的设备,它可以与各种真空泵结合成真空机组,例如罗茨干泵机组、罗茨液环机组、罗茨滑阀机组、罗茨旋片机组,并且可以根据实际情况搭配多级罗茨泵来提高系统真空度和达到节能目的。

产品特点:
五处轴承/机封设计, 多处支撑和密封,可靠性高;
双油箱设计,提高了稳定性;
同步齿轮为斜齿轮设计,且安装在驱动端,提高静音、稳定性和可靠性;
氮气气障,阻隔气体进入油箱,延长使用寿命;
内涂层保护,防止腐蚀,特别适合石油、化工和制药行业抽除可凝性气体、易燃、易爆、毒性气体;
最高可以达到120mpa的大压差;
可选冷却方式:空冷、水冷;
可选过流部件镀镍处理或PFA/PTFE涂层处理;
机械密封中O型圈,可选氟橡胶或者全氟醚橡胶.
大流量设计,最高可达20000m3/h的入口流量;

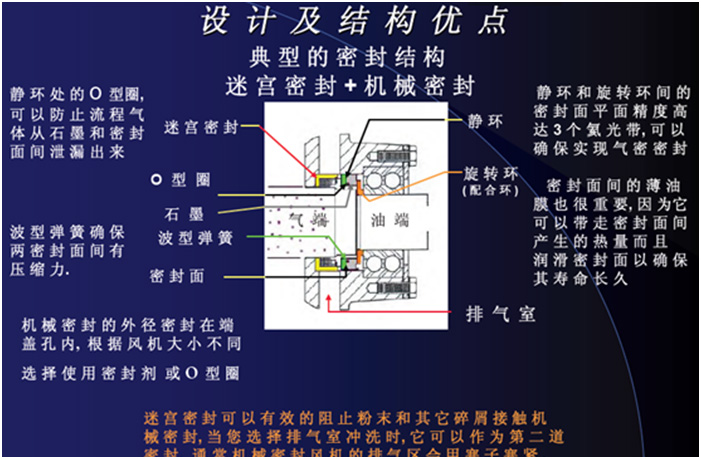

可选外密封为机封,内密封为甩油环密封,杜绝交叉污染,减少油耗;也可选五处机封加迷宫密封,彻底杜绝交叉污染,减少油耗。.

典型应用:化工、石化、制药、塑料、木料混合物、食品处理、真空炉、真空增压系统、真空干燥、真空脱水、真空包装。MB罗茨泵与各种真空泵结合成真空机组,例如罗茨干泵机组、罗茨液环机组、罗茨滑阀机组、罗茨旋片机组等等,并提供非标设计,以满足各类客户的不同工艺要求。.

技术参数
安装及平面
